Продукция

Люма (LUMA)

Выбор модификаций Модификации

Степень защиты IP54

Евразийское соответствие

Возможна переработка компонентной базы

RGB TunableWhite

TunableWhite

Окрашивание по палитре RAL

Класс энергоэффективности A

Входное напряжение 220В

О модели

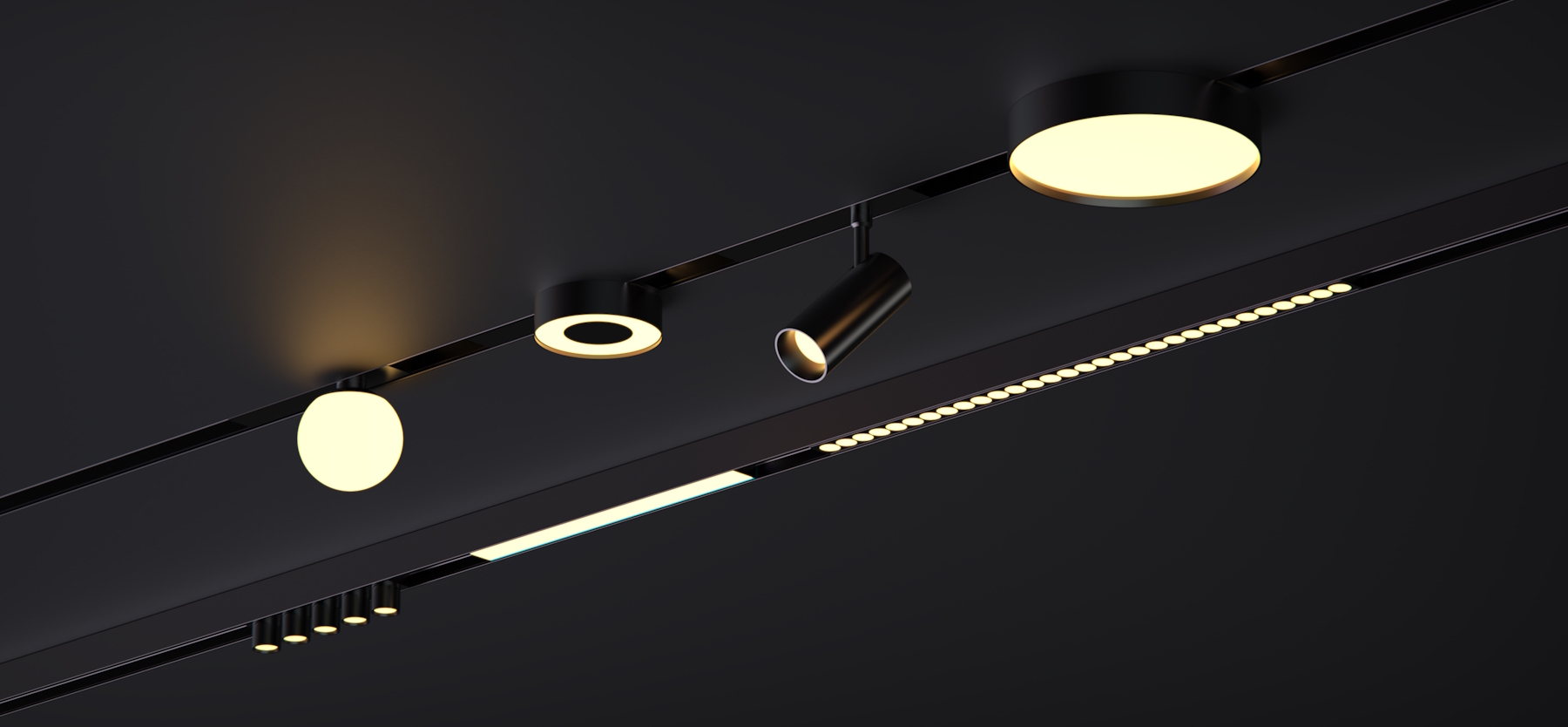

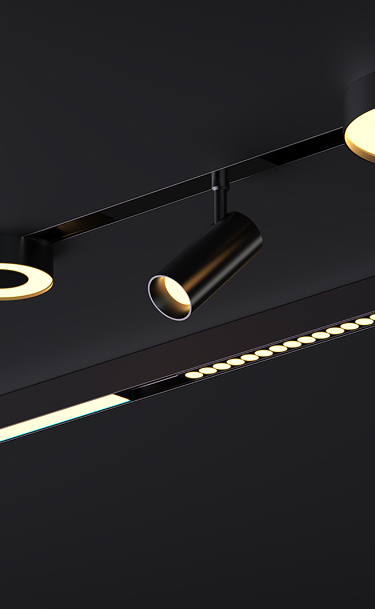

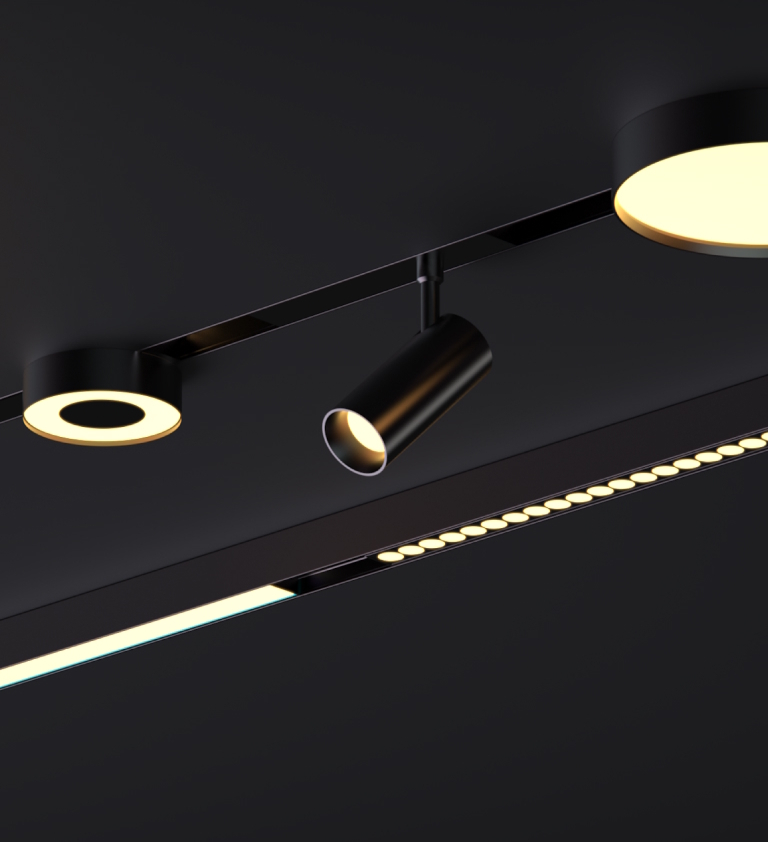

Магнитный шинопровод Люма (LUMA) – это современное и безопасное решение для организации освещения. Отличительной особенностью магнитного шинопровода Люма (LUMA), является напряжение 220В. Это обеспечивает надежное электропитание для всех подключенных светильников без необходимости размещения блоков питания за потолком. Защита от касания гарантирует безопасность при установке и эксплуатации.

Напряжение

220В

Материал корпуса

Аннодированный алюминий

Степень защиты

IP20

Светильники

Аксессуары

Индивидуальная модель

Предлагаем воплотить индивидуальное решение в реальность и реализовать проект с отличительными чертами.

Перейти

Сделано в России

Паспорт

Тип, назначение и общие сведения

Светильник соответствует требованиям:

1. Технического регламента таможенного союза "О безопасности низковольтного оборудования" ТРТС 004/2011.
2. Технического регламента таможенного союза "Электромагнитная совместимость технических средств" ТРТС 020/2011.

Основные параметры

Входное напряжение: 198-264VAC
Частота сети: 50Hz±2%
Максимальная мощность подключаемой нагрузки: 100 Вт
Класс поражения электрическим током: I (по ГОСТ 12.2..007.0-75)
Защита, IP20 (по ГОСТ IEC 60598-1-2017)
Цвет корпуса: Черный
Длина, мм:
Ширина, мм:
Высота, мм:
Корпус:
Монтаж:
Температура эксплуатации: от +1°С до +55°С
Коэффициент мощности: ≥0.93
Климатическое исполнение: УХЛ 4 (по ГОСТ 15150-69)
Срок службы светодиодов: 100 000 часов
Гарантия: 5 лет

Подготовка светильника к работе

Установка и эксплуатация светильника должна производиться в соответствии с Правилами технической эксплуатации электроустановок потребителей, относящихся к климатическому исполнению УХЛ 4.

Правила и условия безопасной эксплуатации

Все работы по монтажу и обслуживанию светильников производятся только при отключенной сети питания. Оборудования должно быть надежно заземлено. При чистке не рекомендуется использовать абразивные материалы, органические растворители, легковоспламеняющиеся жидкости и химически-активные моющие средства. Запрещается самостоятельно производить разборку, ремонт или модификацию светильника. В случае возникновения неисправности необходимо сразу отключить светильник от питающей сети и обратиться на завод-изготовитель или в сервисный центр.

Устранение неисправностей

Запрещается самостоятельно производить разборку, ремонт или модификацию продукции. В случае возникновения неисправности необходимо сразу отключить питание и обратиться на завод-изготовитель или в специализированную службу по ремонту и обслуживанию светильников.

Хранение

Условия хранения светильников должны соответствовать 2 группе условий исполнения хранения в соответствии с ГОСТ 15150-69 УХЛ 4.

Правила утилизации

По окончании срока службы светильников необходима их замена, при утилизации светильников в соответствии с ГОСТ 55102-2012 необходимо разделить детали светильников по видам материала и в установленном порядке сдать в организацию "Вторсырья".

Комплект поставки:

1. Упаковка
2. Шинопровод
3. Паспорт

Свидетельство о приемке

Светильник соответствует
Месяц и год изготовления _________________________________
Завод-изготовитель: НПП “СПЕКТР”
Адрес завода-изготовителя: Московская область, город Видное, проектируемые проезд 5208 к.609

ОТК

Дата проверки: _____________________Подпись ________________________

Печать

*Производитель оставляет за собой право на внесение изменений в конструкцию изделия, улучшающие потребительские свойства. Кроме того, производитель не несет ответственности за возможные опечатки и ошибки, возникшие при печати.

1/2

Правила эксплуатации и монтажа

Эксплуатация продукта должна производиться в соответствии с «Правилами технической эксплуатации электроустановок потребителей». Установку, обслуживание и чистку продукта производить только при отключенном питании. Монтаж светильника осуществлять строго в соответствии с инструкцией по монтажу. При выходе продукта из строя необходимо обратиться на завод-изготовитель.

Установка и обслуживание продукции допускается только силами специального персонала имеющего соответствующую группу по электробезопасности.

Примечание

- Питающая сеть должна быть защищена от коммутационных и грозовых импульсных помех.
- Качество электроэнергии должно соответствовать ГОСТ 32144-2013.

Для светильников с блоком аварийного питания (БАП):
- шинопровод должен питаться только от внешнего аварийного блока питания HTL FP-120 220B DC, рассчитанного по мощности на полную нагрузку системы в 120 Вт с учетом коэффициента запаса 20%.
- проводить функциональный тест БАПа необходимо не реже, чем 1 раз в квартал, емкостной тест - раз в полгода.
- гарантия на АКБ, используемый в БАП - 1 год.

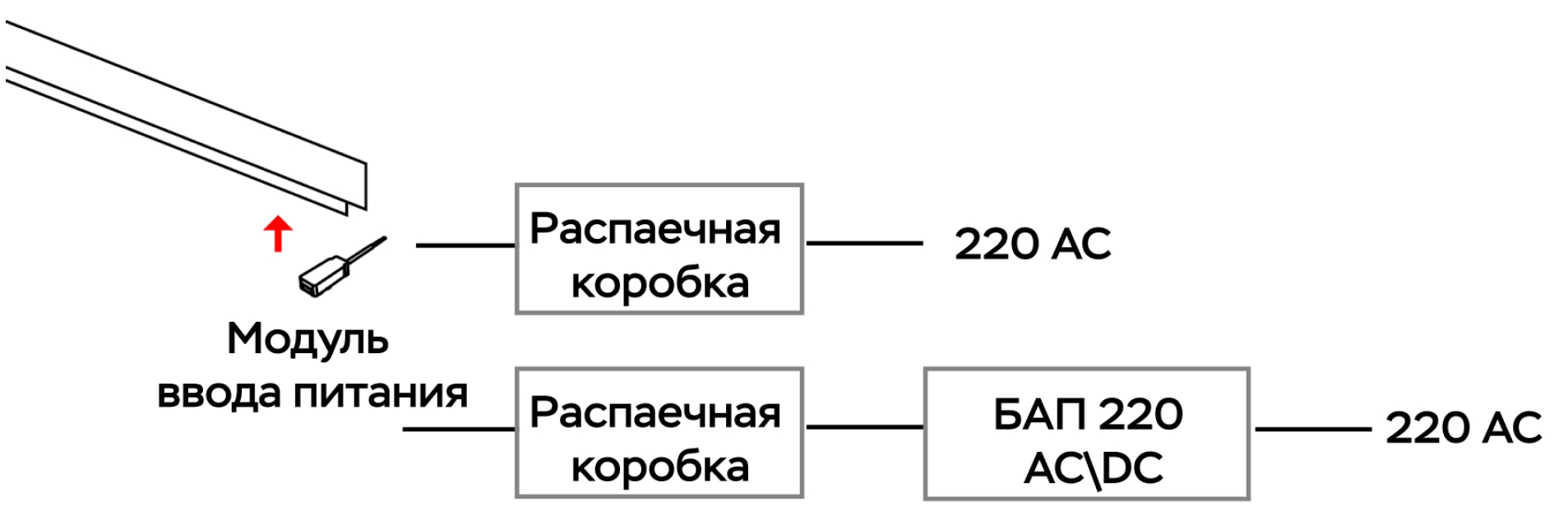

Схемы подключения

А) Станлартная комплектация шинопровода
Б) Комплектация с аварийным блоком питания HTL серии FP

Внимание!

При возникновении гарантийного случая не вскрывайте светильник.
Вскрытие и повреждение корпуса светильника аннулирует гарантию.

Сделано в России

Паспорт

Тип, назначение и общие сведения

Светильник соответствует требованиям:

Основные параметры

Подготовка светильника к работе

Правила и условия безопасной эксплуатации

Устранение неисправностей

Хранение

Правила утилизации

Комплект поставки:

1. Упаковка
2. Шинопровод
3. Паспорт

Свидетельство о приемке

ОТК

Дата проверки: _____________________Подпись ________________________

Печать

1/2

Правила эксплуатации и монтажа

Примечание

Схемы подключения

А) Станлартная комплектация шинопровода
Б) Комплектация с аварийным блоком питания HTL серии FP

О модели

Светильники

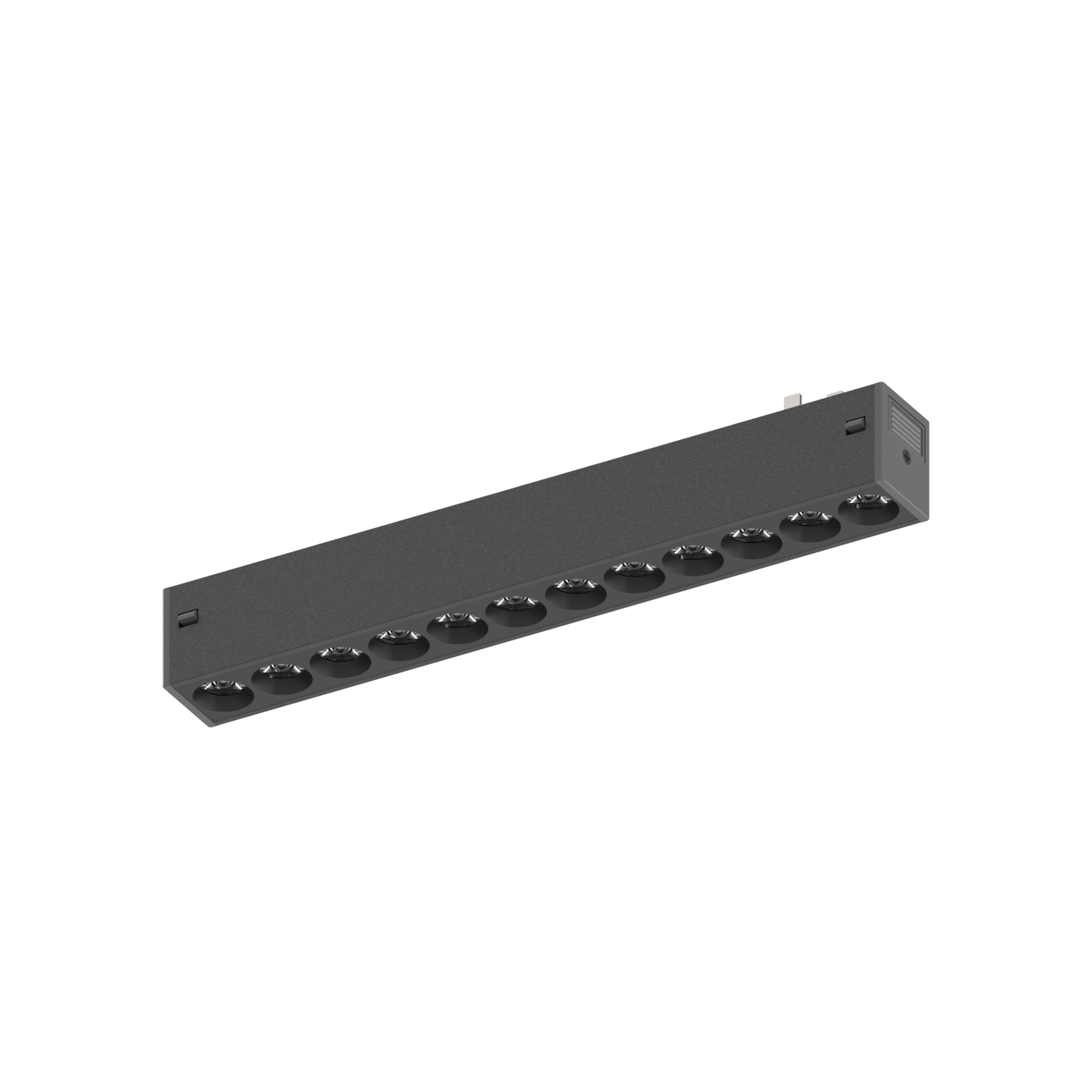

HS25-12T

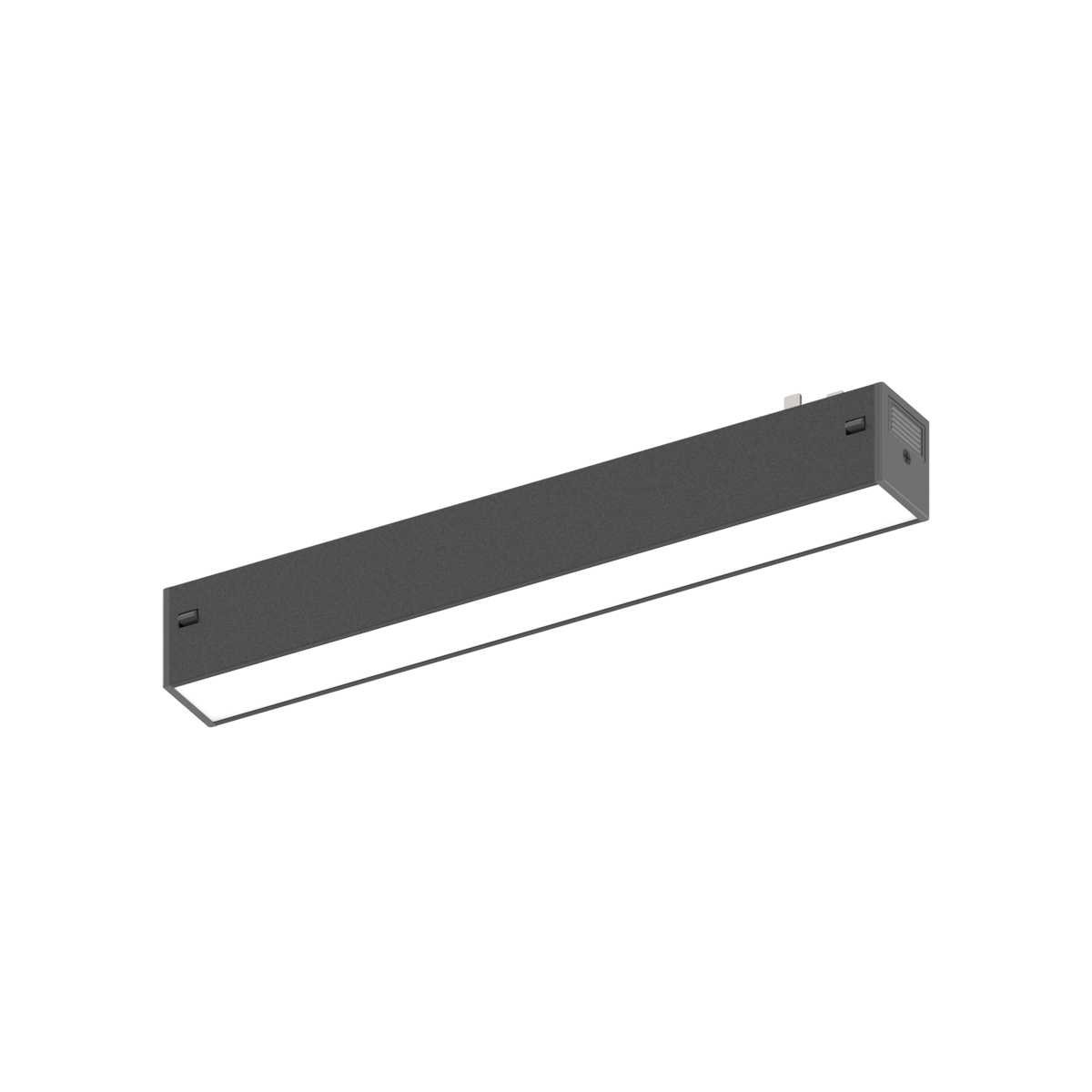

HS25-12F

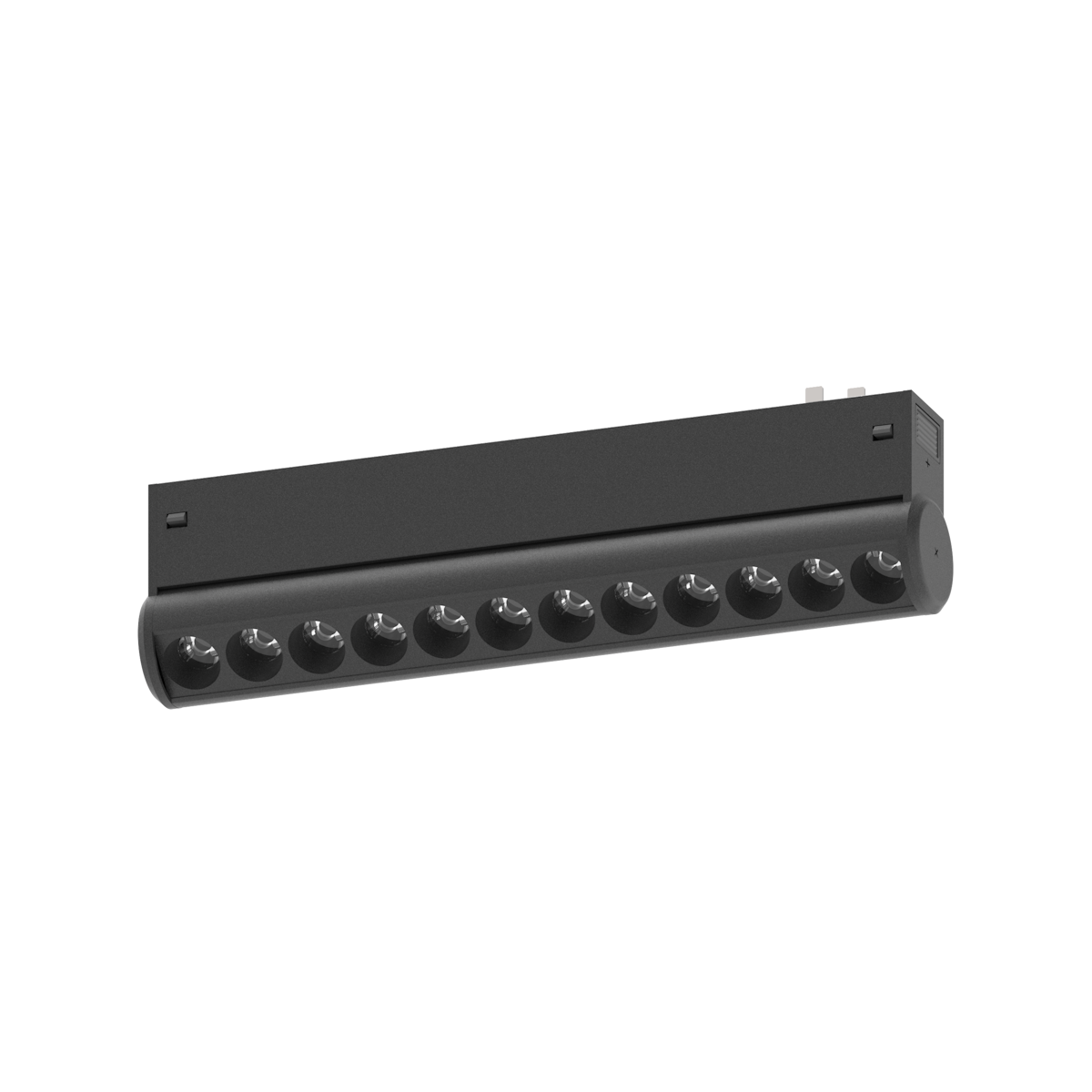

HS25-ZD-12T

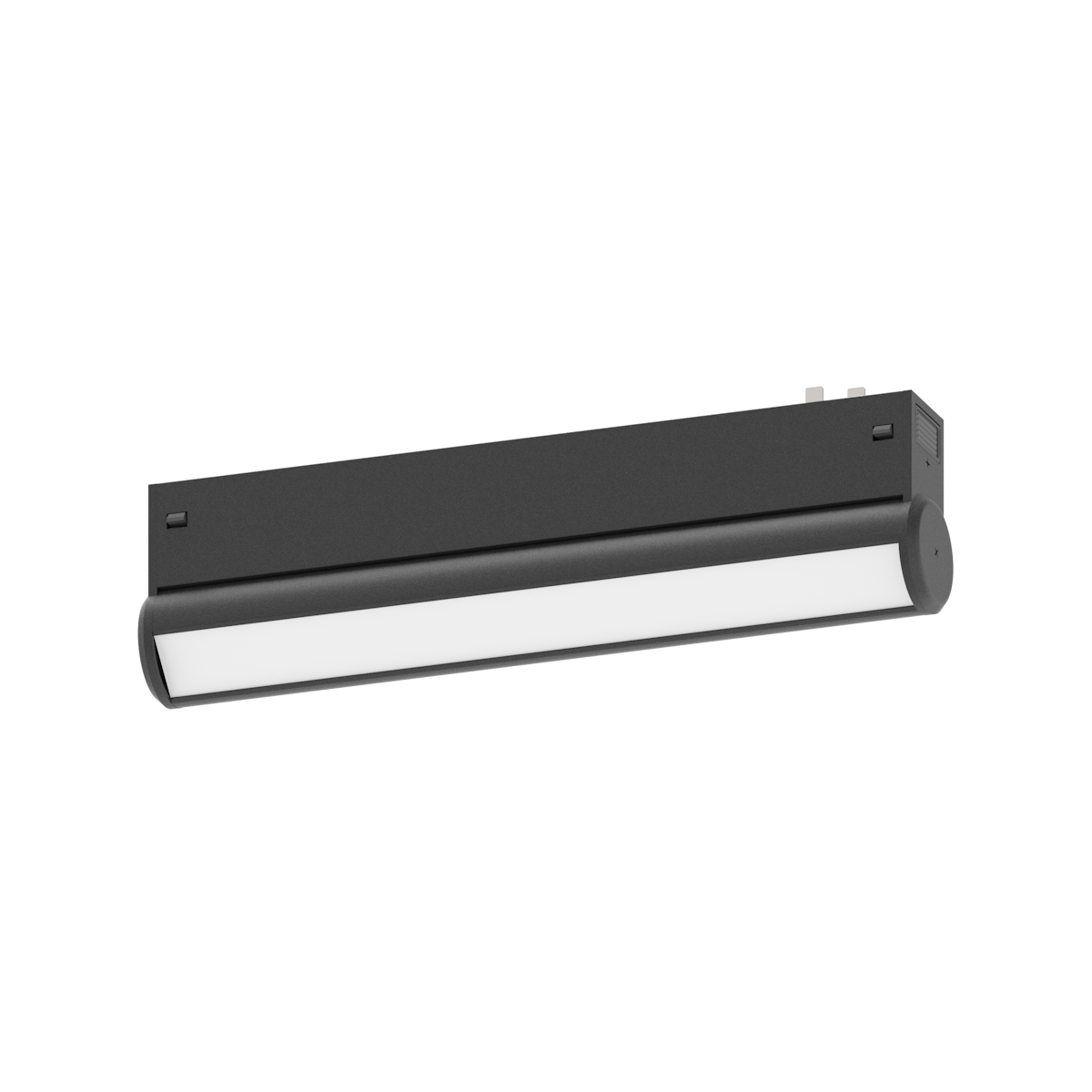

HS25-ZD-12F

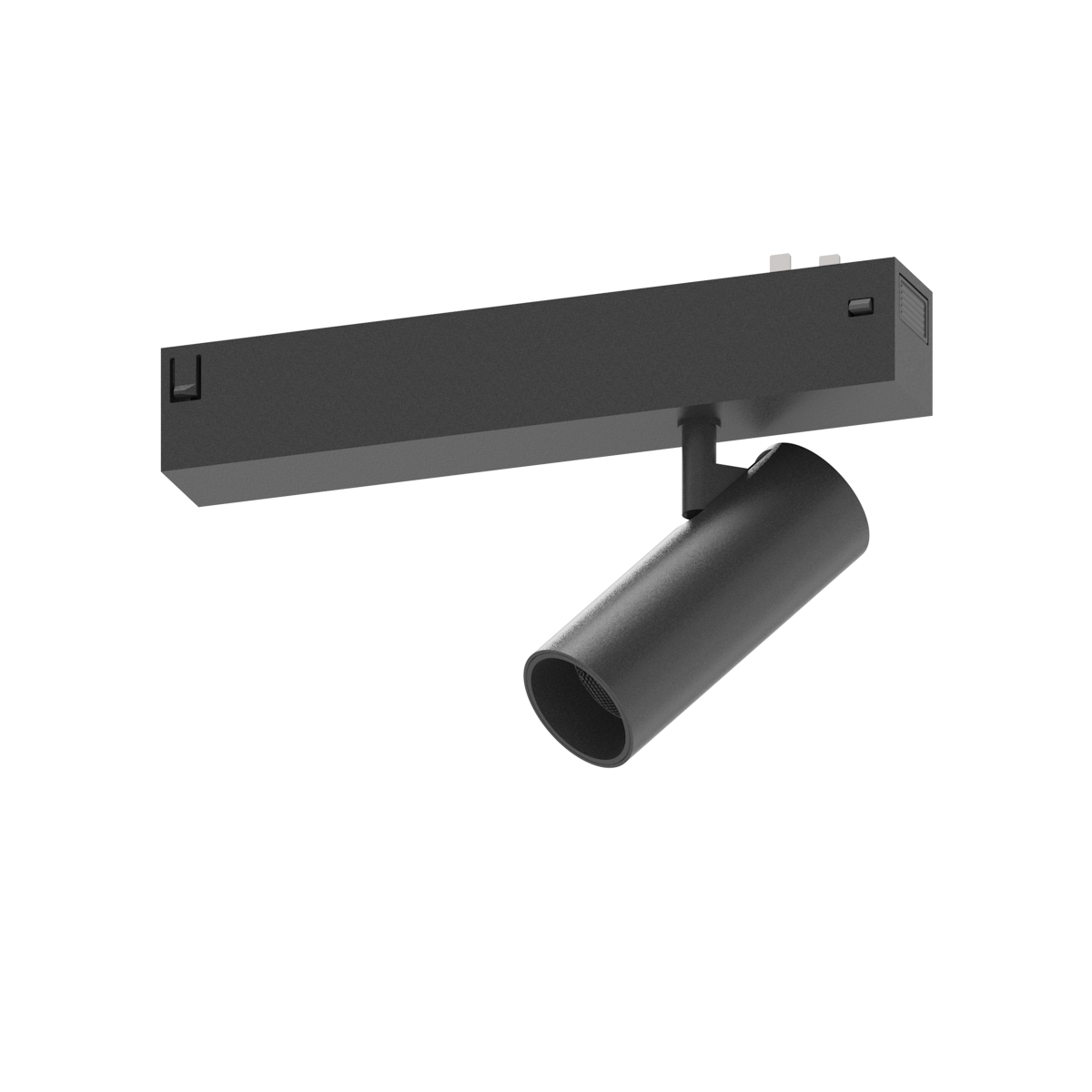

HS25-L33

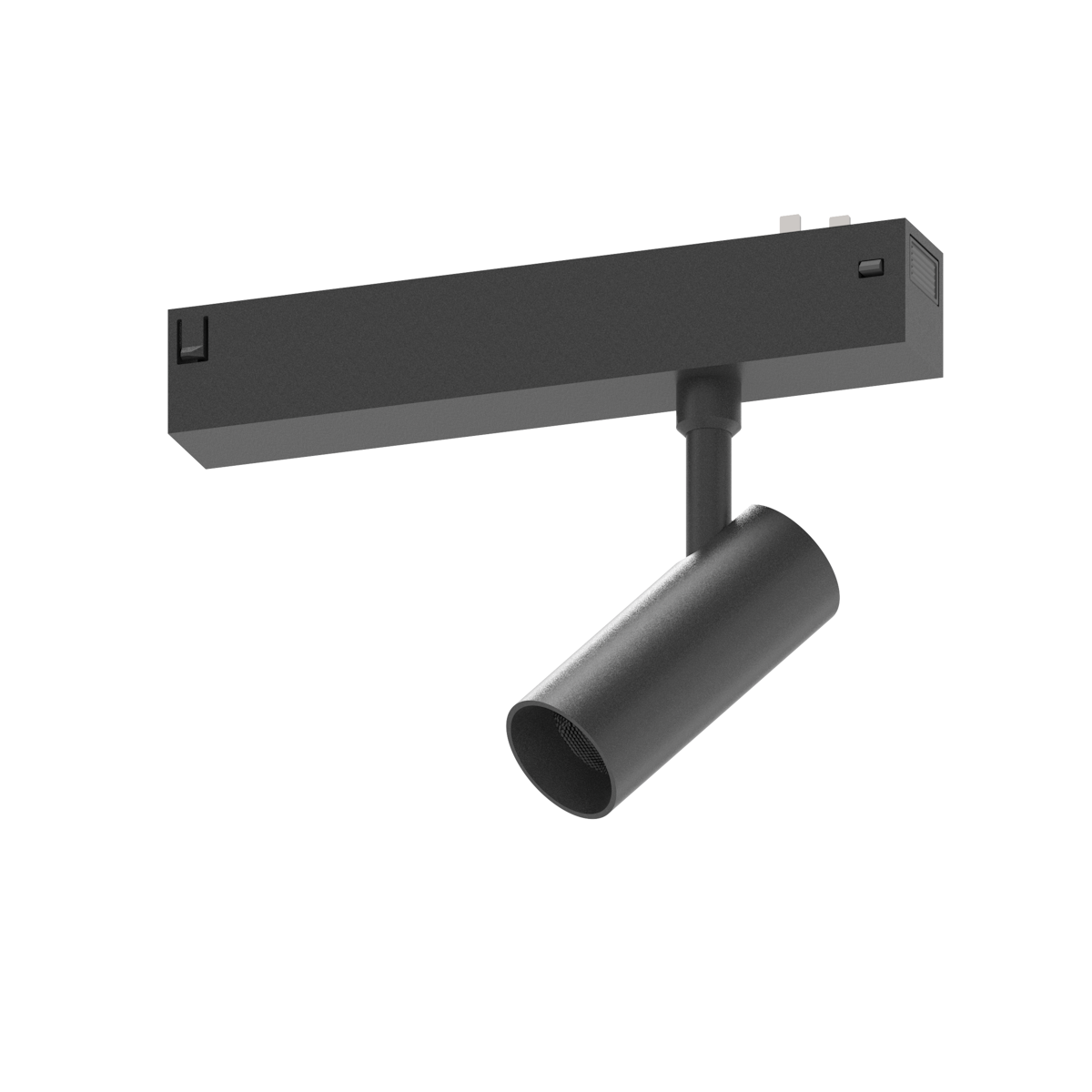

HS25-N035

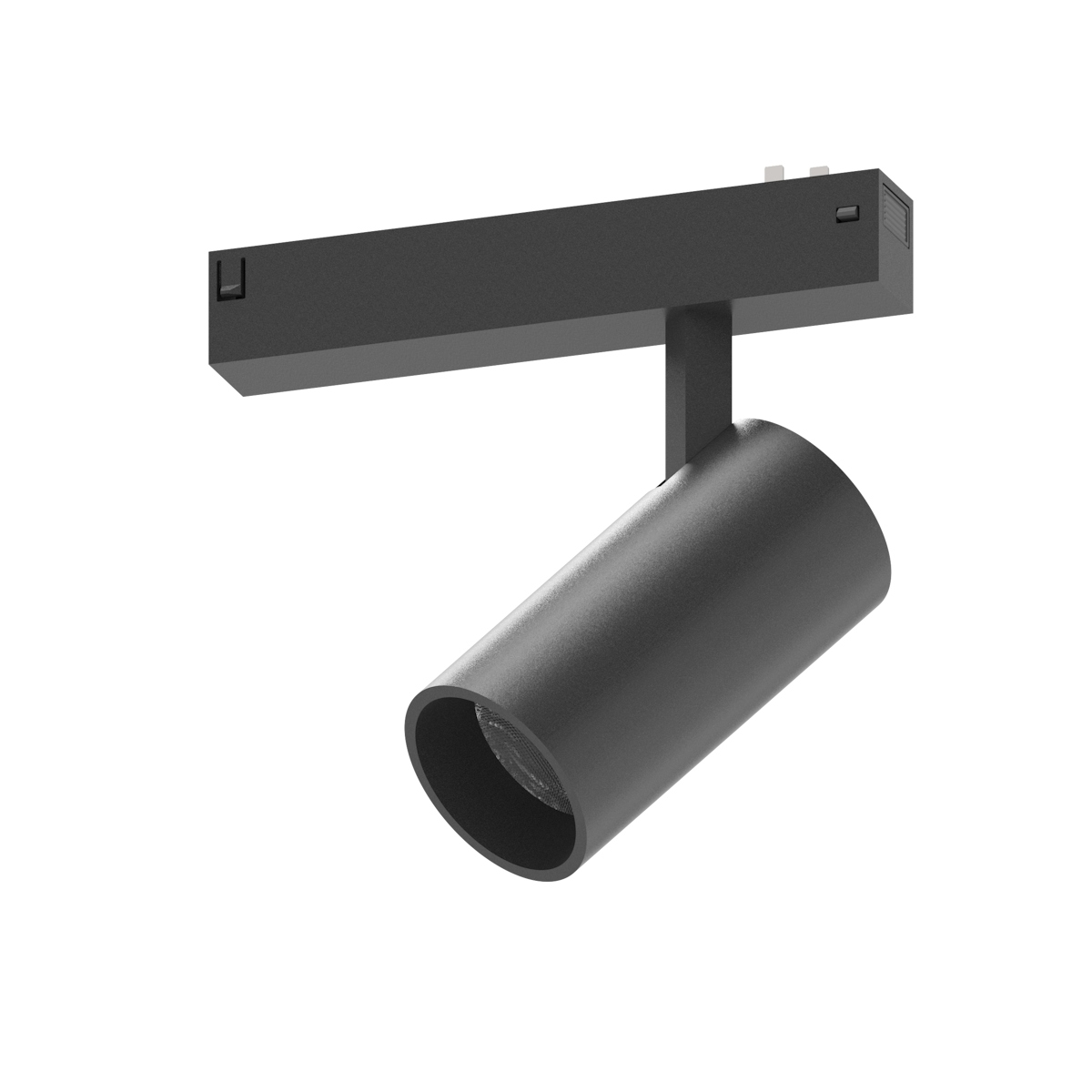

HS25-060

Аксессуары

Линейный механический соединитель

Линейный механический соединитель

Линейный механический соединитель

Линейный механический соединитель

Горизонтальный механический соединитель C

Горизонтальный механический соединитель C

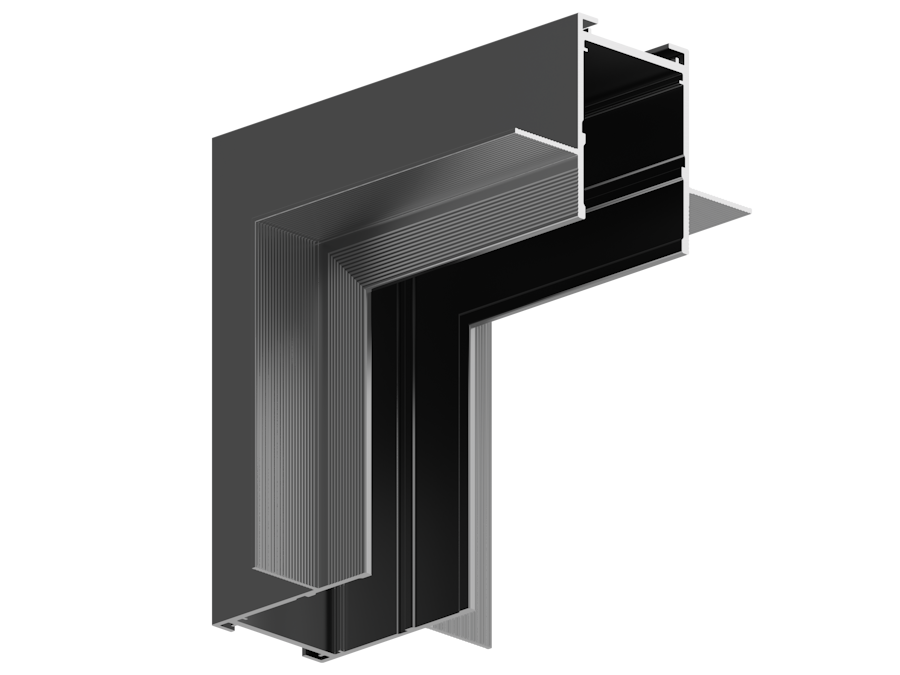

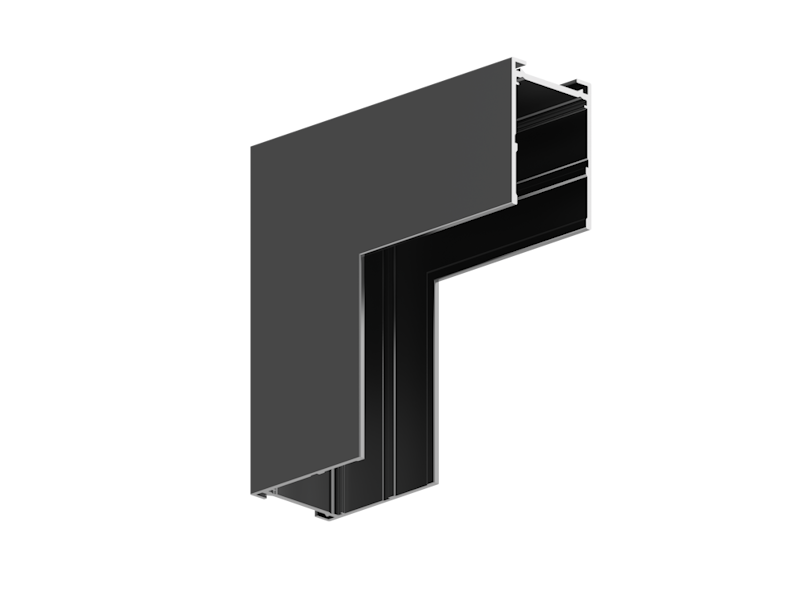

Вертикальный механический соединитель C

Вертикальный механический соединитель C

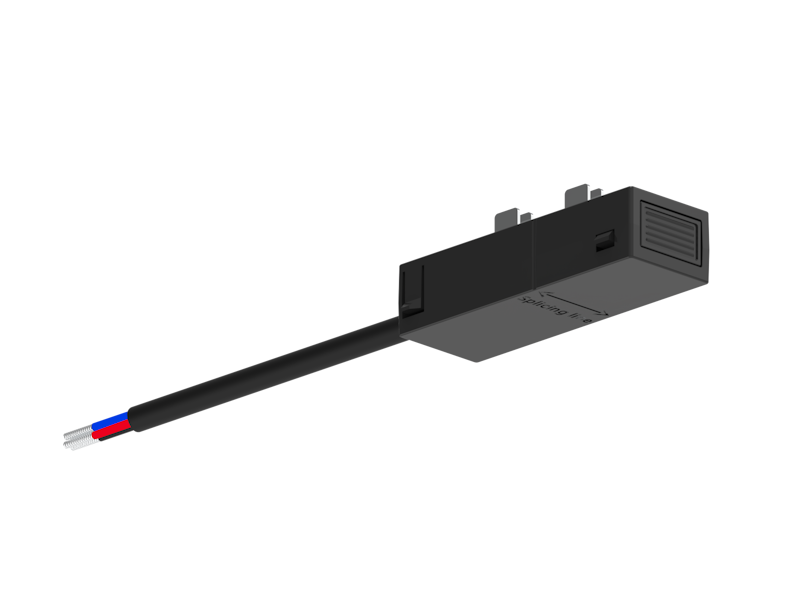

Модуль ввода питания

Модуль ввода питания

Модуль ввода питания

Модуль ввода питания

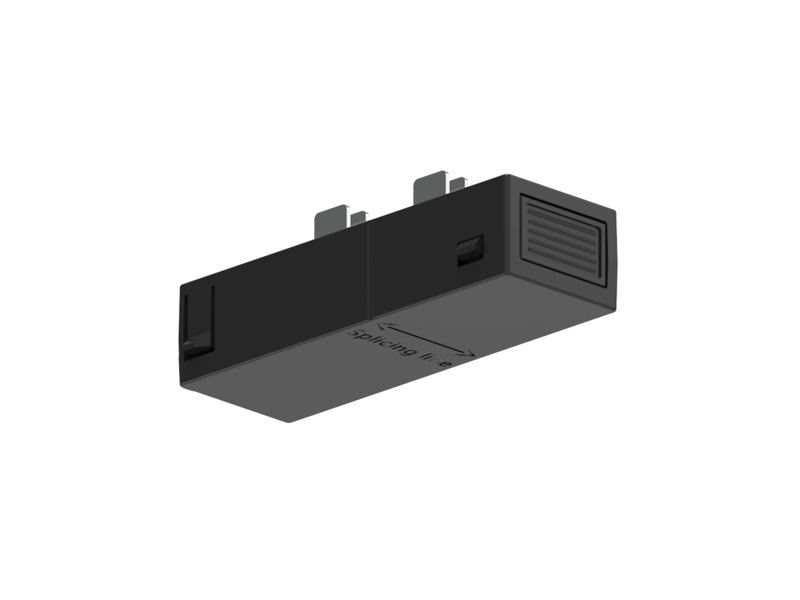

Линейный электрический соединитель

Линейный электрический соединитель

Линейный электрический соединитель

Линейный электрический соединитель

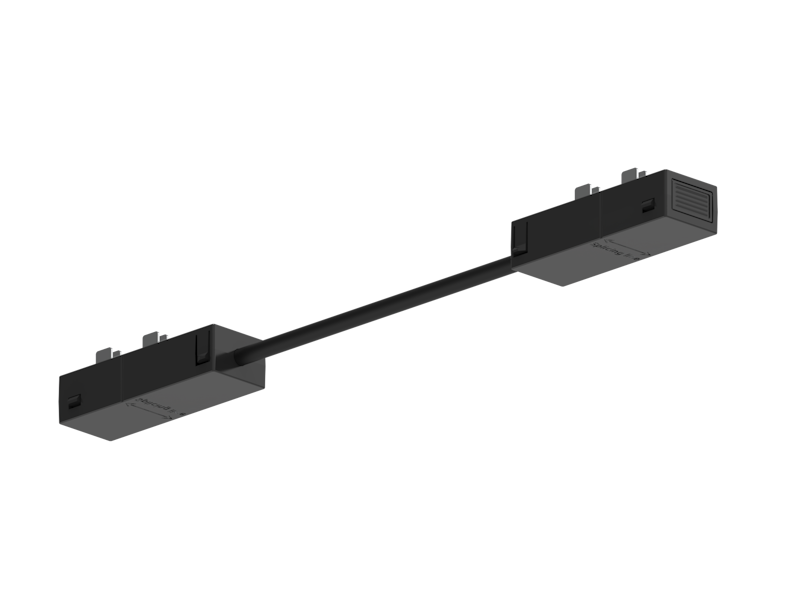

Гибкий электрический соединитель

Гибкий электрический соединитель

Фурнитура для накладного монтажа

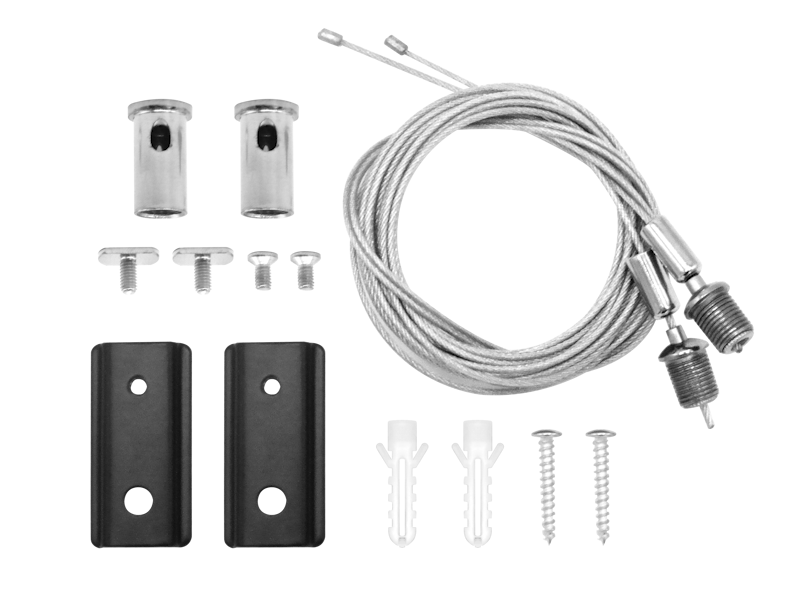

Комплект подвесного монтажа (2 шт.)

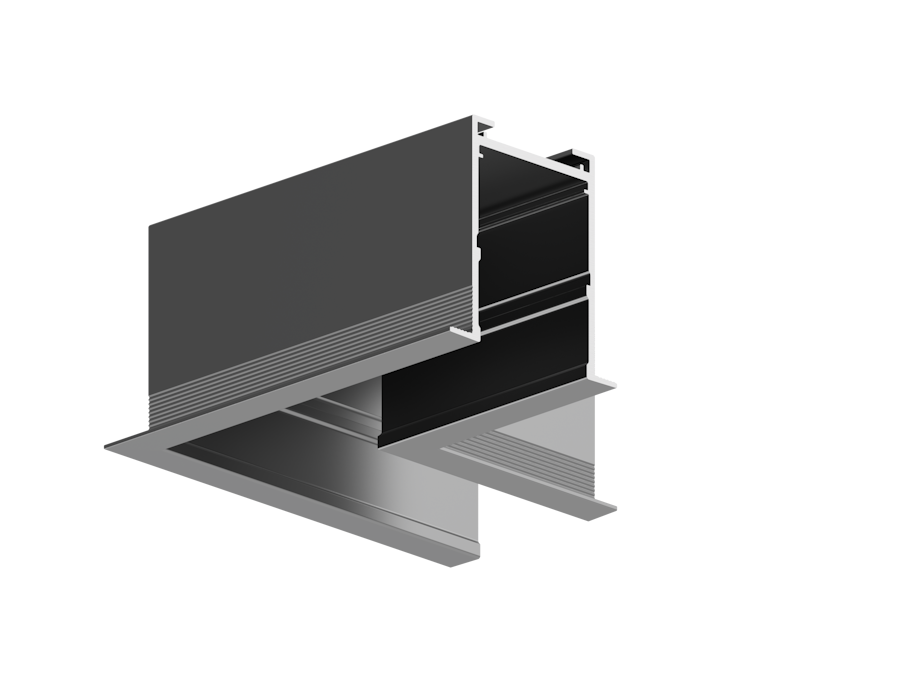

Горизонтальный механический соединитель XZB

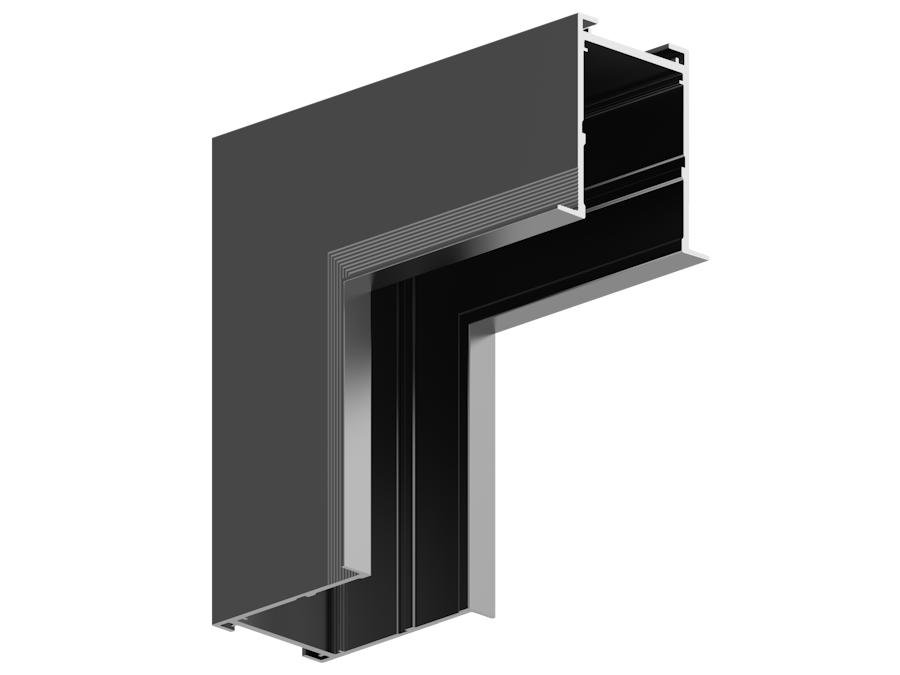

Вертикальный механический соединитель D

Вертикальный механический соединитель

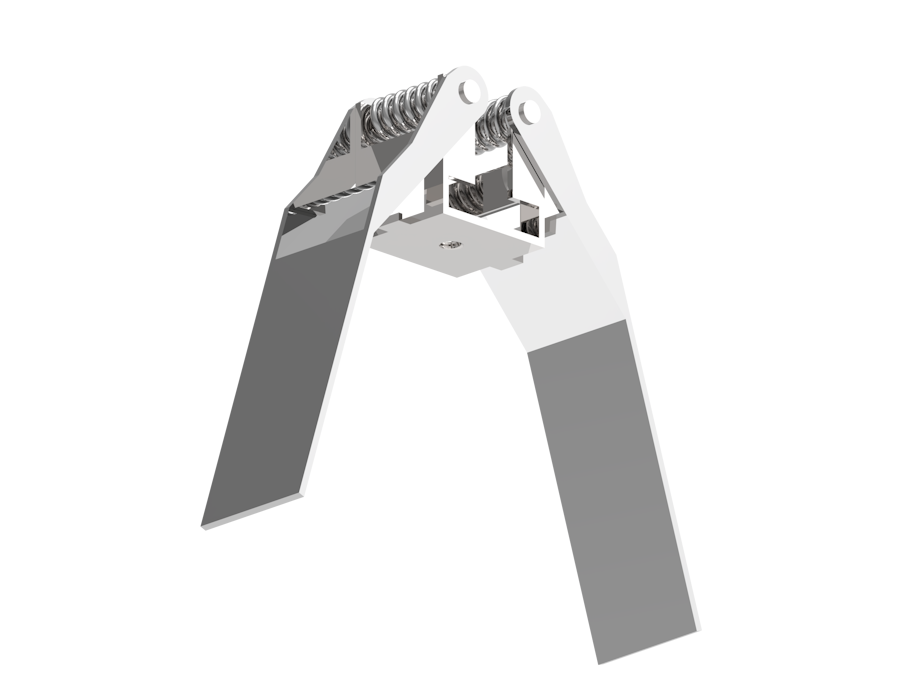

Фурнитура для встраиваемого монтажа
